Системы серии Premium
станки по алюминиюРазработаны для специального промышленного применения

станки по алюминию

могут применяться для обработки любых материалов. Они отличаются более жесткой конструкцией и более мощными приводами. По всем осям установлены шарико-винтовые пары для обеспечения плавности хода оборудования и необходимой точности перемещения. Станки по алюминию поставляются с защитной кабиной и без нее. Большая линейка шпинделей по мощностям и функциям (Jager). Все системы модульного типа, легко комплектуются под задачи производства.

станки по алюминию









Технические характеристики:

  • Конструкция основания из высокопрочных алюминиевых профилей гарантирует высокую жесткость станка по алюминию, незначительный вес системы, и самую высокую допустимую нагрузку
  • Прочная несущая рама
  • Цельный стол с Т-образными пазами для крепления заготовок
  • Точные линейные направляющие из стали, приводимые в движение гибридными двигателями
  • Беззазорные ходовые винты с фланцевыми подшипниками по X,Y и Z
  • Точность по всем осям +/- 0.01 мм
  • Максимальная скорость хода по X, Y: 140 мм/с
  • Гибкие короба для всей электропроводки
  • Простая в техническом обслуживании конструкция

Гарантия на станок – 2 года


Подробная информация о возможных опциях для станков по алюминию

Шпиндель

Станки по алюминию могут комплектоваться различными типами шпинделей. Мощные, высокооборотистые, универсальные, специализированные – к любой задаче найдется эффективное решение.

Несколько совершенно разных задач – не проблема! Шпиндели на станках VHF являются сменными.

станки по алюминию

Тангенциальная голова + биговка

Данный модуль состоит из 2-х устройств и крепится вместо шпинделя. Не более чем через 10 минут ваш фрезерный станок по алюминию превращается в плоттер с возможностью проведения биговочных работ

станки по алюминию

Корректор неровности заготовок (измеритель поверхности)

Данное устройство измеряет уровень высоты заготовки в указанных точках, и при работе соответственно поднимает или опускает ось Z так, чтобы глубина погружения инструмента точно соответствовала установленному значению

станки по алюминию

Пылеуловитель

Данный модуль предлагает вам детально разработанную концепцию по удалению стружек и мелкой пыли. Инструмент полностью окружен всасывающей насадкой, но при замене инструмента он автоматически освобождается.

Может совместно использоваться с охлаждением и автосменой инструмента.

станки по алюминию

Система охлаждения

Данная система полезна при работе с многими видами материалов. Результатом её использования будут чистые края реза и увеличенный срок службы инструмента. Особенно следует ее использовать при работе с металлами, например алюминий или латунь, для более мягких достаточно воздушного охлаждения.

К данным системам необходим компрессор с рабочим давлением 6 бар.

станки по алюминию

Автоматическое установление высоты

Когда вам нужно выставить расстояние между поверхностью заготовки и инструментом, располагаете данное устройство на заготовке под инструментом. Как только происходит касание инструмента и металлического датчика, ось Z останавливается. Расстояние между поверхностью детали и режущей кромкой инструмента всегда остается одинаковым независимо от толщины материала и длины инструмента

станки по алюминию

Автоматическая смена инструмента

Станки по алюминию могут работать с большей производительностью, если гравировальные и фрезеровочные работы производить без прерывания.

Данный модуль может использоваться только со шпинделями с пневматическим зажимом.

станки по алюминию

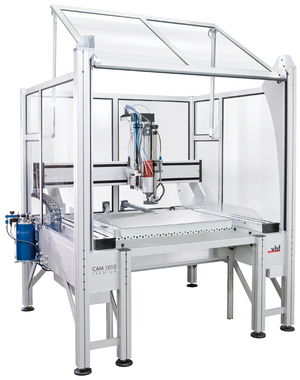

Защитные корпуса

Корпус повышает, прежде всего, безопасность и чистоту рабочего помещения. Он является защитой от разлетания стружек в разные стороны и понижает уровень шума.

корпуса с четырьмя сторонами и верхней крышкой

станки по алюминию

Установка нескольких шпинделей

Данная опция позволяет одновременно обрабатывать несколько одинаковых заготовок, увеличивая вашу производительность как минимум в 2 (при 2-х шпиндельной системе) и более раз

станки по алюминию

Модельный ряд станков по алюминию.

Системы серии Premium

Модель

х/у диапазон рабочих перемещений

Площадь крепления

Подъем оси Z (mm)

Габарит. Высота моста (mm)

Габаритные размеры

(Ш x Д в mm)**

CAM 0505 Premium

550 x 510

600 x 800

190, 290*, 490*

200, 300*, 500*

1,335 x 1,064

CAM 1005 Premium

1,050 x 510

1,100 x 800

190, 290*, 490*

200, 300*, 500*

1,835 x 1,064

CAM 1010 Premium

1,050 x 1,010

1,100 x 1,300

190, 290*, 490*

200, 300*, 500*

1,835 x 1,559

CAM 1015 Premium

1,050 x 1,510

1,100 x 1,800

190, 290*, 490*

200, 300*, 500*

1,835 x 2,089

CAM 1020 Premium

1,050 x 2,010

1,100 x 2,300

190, 290*, 490*

200, 300*, 500*

1,835 x 2,564

CAM 1510 Premium

1,550 x 1,010

1,600 x 1,300

190, 290*, 490*

200, 300*, 500*

2,335 x 1,559

CAM 1520 Premium

1,550 x 2,010

1,600 x 2,300

190, 290*, 490*

200, 300*, 500*

2,335 x 2,564

CAM 1525 Premium

1,550 x 2,510

1,600 x 2,800

190, 290*, 490*

200, 300*, 500*

2,335 x 3,054

CAM 2010 Premium

2,050 x 1,010

2,100 x 1,300

190, 290*, 490*

200, 300*, 500*

2,835 x 1,559

CAM 2015 Premium

2,050 x 1,510

2,100 x 1,800

190, 290*, 490*

200, 300*, 500*

2,835 x 2,064

CAM 2025 Premium

2,050 x 2,510

2,100 x 2,800

190, 290*, 490*

200, 300*, 500*

2,835 x 3,054

* опция

** Размеры в упаковке могут отличаться
