Настольные фрезерные станки
являются самыми маленькими системами. Надежные и высокоточные, предназначены для обработки заготовок небольших и средних размеров. Могут быть использованы как настольные системы, для работы в небольших помещениях. Возможна комплектация защитной кабиной и подставкой. Настольные фрезерные станки могут быть оснащены автоматической сменой инструмента.
Технические характеристики настольных фрезерных станков серии Classic:
- Алюминиевая высокопрочная конструкция каркаса
- Стол с Т-образными пазами для крепления заготовок
- Защита шпинделя от стружек
- Точные линейные направляющие из стали, приводимые в движение гибридными двигателями
- Беззазорные ходовые винты с фланцевыми подшипниками по X,Y и Z
- Гибкие короба для всей электропроводки
- Простая в техническом обслуживании конструкция
- Собственная система ЧПУ от фирмы VHF
Подробная информация о возможных опциях
|
Шпиндель Настольный фрезерный станок может комплектоваться различными типами шпинделей. Мощные, высокооборотистые, универсальные, специализированные – к любой задаче найдется эффективное решение. Несколько совершенно разных задач – не проблема! Шпиндели на станках VHF являются сменными. |
|
|
Тангенциальная голова + биговка Данный модуль состоит из 2-х устройств и крепится вместо шпинделя на настольный фрезерный станок. Не более чем через 10 минут ваш настольный фрезерный станок превращается в плоттер с возможностью проведения биговочных работ |
|
|
Корректор неровности заготовок (измеритель поверхности) Данное устройство измеряет уровень высоты заготовки в указанных точках, и при работе соответственно поднимает или опускает ось Z так, чтобы глубина погружения инструмента точно соответствовала установленному значению |
|
|
Пылеуловитель Данный модуль предлагает вам детально разработанную концепцию по удалению стружек и мелкой пыли. Инструмент полностью окружен всасывающей насадкой, но при замене инструмента он автоматически освобождается. Может совместно использоваться с охлаждением и автосменой инструмента. |
|
|
Система охлаждения Данная система полезна при работе с многими видами материалов. Результатом её использования будут чистые края реза и увеличенный срок службы инструмента. Особенно следует ее использовать при работе с металлами, например алюминий или латунь, для более мягких достаточно воздушного охлаждения. К данным системам необходим компрессор с рабочим давлением 6 бар. |
|
|
Автоматическое установление высоты Когда вам нужно выставить расстояние между поверхностью заготовки и инструментом, располагаете данное устройство на заготовке под инструментом. Как только происходит касание инструмента и металлического датчика, ось Z останавливается. Расстояние между поверхностью детали и режущей кромкой инструмента всегда остается одинаковым независимо от толщины материала и длины инструмента |
|
|
Автоматическая смена инструмента Настольный фрезерный станок может работать с большей производительностью, если гравировальные и фрезеровочные работы производить без прерывания. Данный модуль может использоваться только со шпинделями с пневматическим зажимом. |
|
|

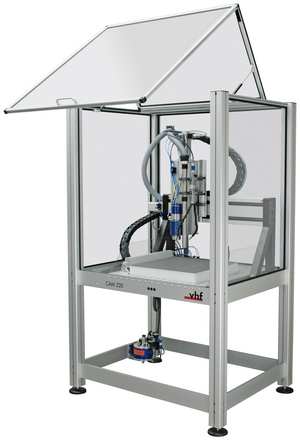

Защитные корпуса Корпус повышает, прежде всего, безопасность и чистоту рабочего помещения. Он является защитой от разлетания стружек в разные стороны и понижает уровень шума. корпуса с четырьмя сторонами и верхней крышкой |
|
|
Установка нескольких шпинделей Данная опция позволяет одновременно обрабатывать несколько одинаковых заготовок, увеличивая производительность настольного фрезерного станка как минимум в 2 (при 2-х шпиндельной системе) и более раз |
|
Модельный ряд настольного фрезерного станка.
Системы серии Classic
CAM 100 - CAM 450
|
Модель |
х/у диапазон рабочих перемещений |
Площадь крепления |
Подъем оси Z (mm) |
Габарит. Высота моста (mm) |
Габаритные размеры (Ш x Д в mm)** |
|
CAM 100 Classic |
290 x 335 |
500 x 600 |
70 |
105 |
910 x 790 |
|
CAM 200 Classic |
540 x 500 |
750 x 850 |
70 |
190 |
1,210 x 1,075 |
|
CAM 220 Classic |
540 x 500 |
750 x 850 |
160, 260*,460* |
190, 300*, 500* |
1,210 x 1,075 |
|
CAM 250 Classic |
540 x 750 |
750 x 1.100 |
160, 260*,460* |
190, 300*, 500* |
1,210 x 1,325 |
|
CAM 300 Classic |
790 x 850 |
1,000 x 1,350 |
160, 260*,460* |
190, 300*, 500* |
1,460 x 1,575 |
* опция
** Размеры в упаковке могут отличаться
